【BIC专访】上海兴邦——深耕装配式混凝土结构的经验之谈

来源：http://www.bicchina.com.cn

今年6月伊始，预制建筑网（www.precast.com.cn）和BIC上海国际建筑工业化展览会（www.bicchina.com.cn）携手开启了大型联合采访活动！此次系列采访将围绕建筑工业化、装配式建筑等时下热点话题，采访权威专家和领先企业，共同探讨建筑产业现代化的现状、挑战与经验。




本期特邀嘉宾



上海兴邦建筑技术有限公司

刘强
上海兴邦建筑技术有限公司总经理，1988年6月毕业于大连理工大学工程力学研究所，工学硕士；2005年1月获复旦大学工商管理学院EMBA。
主要职历：1988年6月 至1992年4月在大连规划设计研究院工作1992年4月 至1998年12月在日本公司工作，从事PC建筑设计1999年1月 成立上海兴邦建筑技术有限公司主要业务为工业化建筑设计，有20多年的PC建筑设计经验，熟知各类预制混凝土结构设计。现为上海市建筑工业化专家委员会专家。

主要业绩：
参与了上海市工程建设规范的《装配整体式混凝土住宅体系设计规程》PCF部分的编制工作；《装配整体式混凝土结构标准图集》PCF部分的编制工作；《预制钢筋混凝土阳台版、空调版、女儿墙》及《预制混凝土剪力墙外墙板》国家建筑标准设计图集的编制工作。完成国外PC建筑设计近百个项目，四十多个国内PC建筑设计项目。

关于上海兴邦
上海兴邦建筑技术有限公司成立于1999年，一直从事与工业化建筑、建筑施工、市政工程预制构件等相关的设计及技术咨询工作。2006年以前，兴邦建筑的主要客户来自日本，与国外企业不断的技术合作，使公司积累了丰富的经验、了解了现代建筑技术的发展脉络。

2007年以来先后与万科、保利、绿地、融绿、金地、旭辉、上实、世茂、瑞安、北京保障房中心、三盛、阳光城、上坤等开发商和中森、天华、原构、联创、南京长江都市、中国建筑设计研究院、中建上海院等设计总包单位合作，在北京、上海、南京、苏州、杭州、宁波、厦门、沈阳等地设计了上海新里程、南京上坊单身公寓、重庆化龙桥住宅、北京郭公庄保障房等七十多个国内工业化住宅项目。借助国外项目的设计经验，结合国内项目的设计积累，已形成了兴邦建筑在该领域成熟的技术体系。

下面，是小编提炼的此次采访的精华部分，分享给大家：

Q1. 能否介绍下贵司最具有代表性的工业化建筑项目？

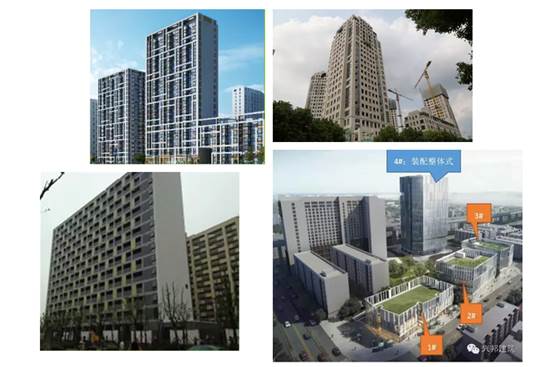

▲上图左１：北京郭公庄保障房　PC设计由兴邦建筑完成的预制装配式混凝土剪力墙结构住宅项目，是国内第一个把真空保温材料用于夹芯保温剪力墙结构的PC项目，也是外立面大量采用PC装饰梁和装饰柱的第一个PC住宅项目。
▲上图左２：万科南京上坊单身公寓　PC设计由兴邦建筑完成的预制装配式混凝土框架结构住宅项目，是万科到目前为止预制率最高且主体结构采用PC构件围护结构采用ALC轻质混凝土墙板的第一个项目。
▲上图右１：万科翡翠滨江　PC设计由兴邦建筑完成的预制装配式混凝土剪力墙结构住宅项目，是上海第一个大面积采用石材反打技术的PC住宅项目。
▲上图右２：绿地杨浦96街坊　 PC设计由兴邦建筑完成的预制装配式混凝土框架剪力墙结构公建项目，是到目前为止上海高度最高的高层预制装配式混凝土框架结构公建项目。





Q2. 贵司参与设计的日本工业化建筑项目有哪些？
刘先生：做了很多日本工业化建筑项目，下面是一些有代表性的项目。

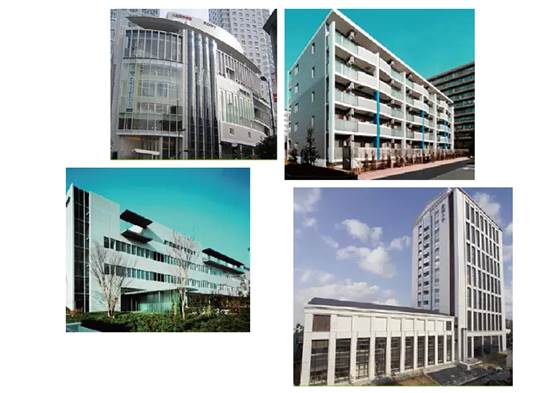

▲上图左1：梅田阪神第2BUILDING　位于日本大阪市北区二丁目2－22，2004年8月竣工，高层部分为28层，我司参与PC外挂墙板的设计。
▲上图左2：高速オフセット堺本工場　 位于大阪府界市松屋大和川通3-132地块，2004年3月竣工，我司参与预制外挂墙板的设计。
▲上图右1：琦玉县WPC住宅　 5层墙板式全PC住宅，墙板、楼板、阳台、楼梯、装饰柱等几乎所有构件为预制构件，连接节点局部现浇，预制率达90%以上，该项目PC设计由我司完成。
▲上图右2：愛知大学車道校舎　位于爱知县名古屋市东区筒井2-10-31，是日本爱知大学的法科大学院和会计大学院的教研楼，裙楼3层最高13层。我司参与PC外挂墙板的设计。

其他：
西巣鴨1丁目計画新築工事位于東京都豊島区西巣鴨1丁目，25层框架结构高层住宅，梁、柱、楼板、阳台等构件为预制构件，我司参与该项目PC设计。BEL.AIR MAX 広川新築工事该项目外墙ALC设计由我司完成。白州へルス飲料（株）えひの工場建設工事该项目外墙ALC/ASLOC设计由我司完成。

Q3. 请介绍下由贵司作为主编单位的《上海市预制装配整体式混凝土建筑深化设计指南》的进展情况。
刘先生：首先代表兴邦建筑向上海市建筑建材市场管理总站对我司的信任和支持表示衷心的感谢，同时感谢业内同行对我司的支持和协作。



2016年5月5日,上海市建筑建材业市场管理总站组织专家对上海兴邦建筑技术有限公司承担的《上海市装配整体式混凝土建筑深化设计指南（剪力墙结构）》编制任务进行了开题评审,与会专家给出了中肯评审意见：该指南对提升装配整体式建筑深化设计工作质量具有重要意义，开题报告提出的大纲和目录基本合理，同意开题。



为进一步做好课题研究及指南编制工作，专家组经认真讨论，提出如下建议：指南应与国家标准图集以及本市相关规范标准相协调。内容应进一步细化和完善，更好体现与施工图设计、构件生产和现场施工的衔接。　　
我司根据评审专家的意见，结合兴邦建筑的PC深化设计经验展开《上海市装配整体式混凝土建筑深化设计指南（剪力墙结构）》编制工作。将于9月20日由上海市建筑建材业市场管理总站组织专家进行中期评审。

Q4. 贵司比较成熟的PC工法有哪些？

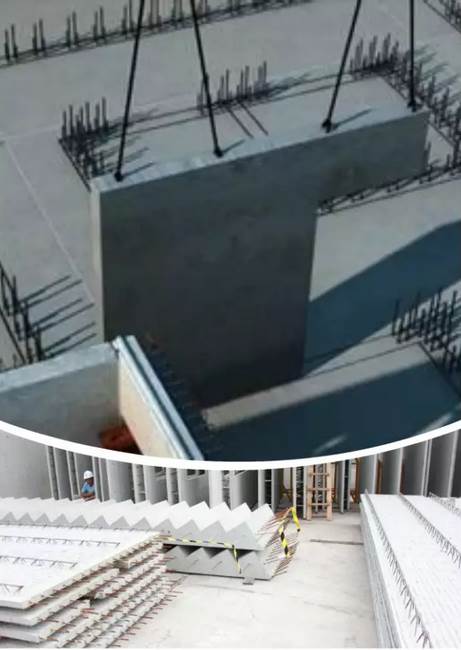

刘先生：日本的WPC、WRPC、RPC、PC幕墙；国内的预制装配整体式混凝土剪力墙（PCF、嵌入式PC、夹芯保温），预制装配整体式混凝土框架结构，　　预制装配整体式混凝土框架剪力墙结构，预制混凝土外挂墙板。






Q5. 贵司在市政工程预制结构设计方面有哪些经验可以分享？
刘先生：中国经济的快速发展为公共设施的不断完善提供了保障，在确保公共设施项目的安全性和经济性的同时，对环境的保护以及合理利用资源越来越引起人们的重视。预制混凝土构件不仅在功能方面和安全方面而且在经济性和创造舒适环境节省资源方面发挥优势。

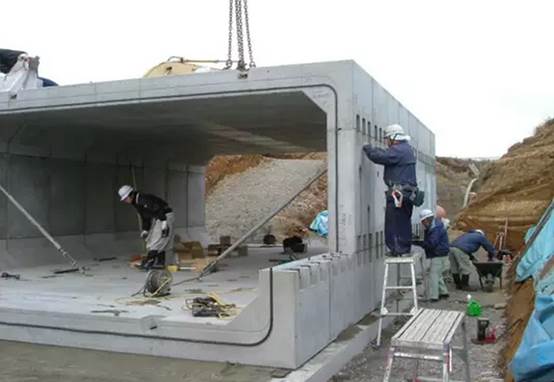

自1999年起，兴邦建筑开展市政预制混凝土构件相关设计工作，参与了大量的日本市政、水利及护岸工程中预制构件的设计项目，为日本客户提供技术支持与服务。依托日本客户广泛的业务渠道，至今完成工程业绩几乎覆盖日本全境，每年平均完成设计项目数量约1600项，仅2015年统计完成日本市政预制混凝土工程设计1802项。

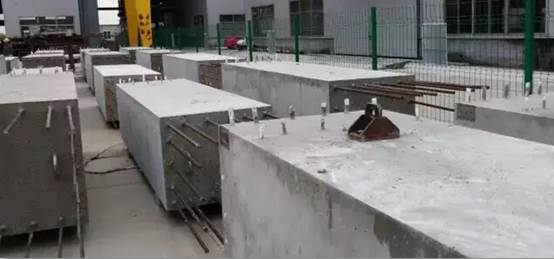

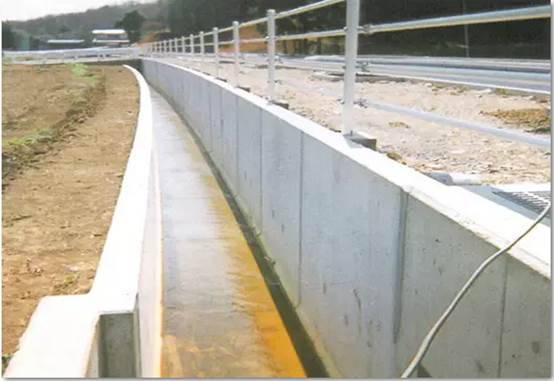

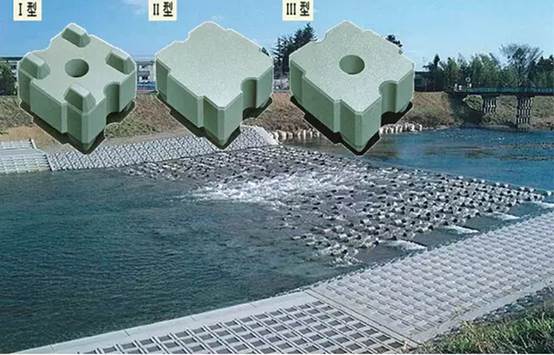

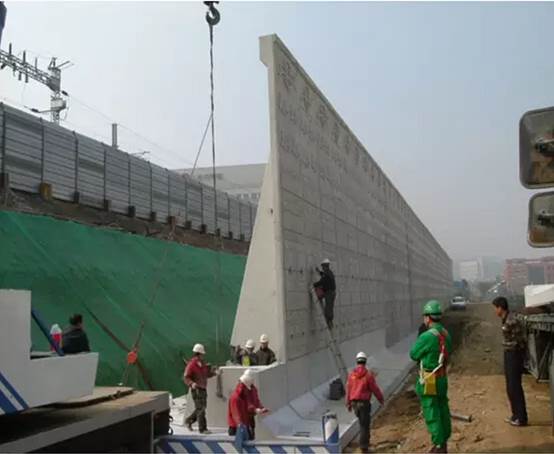

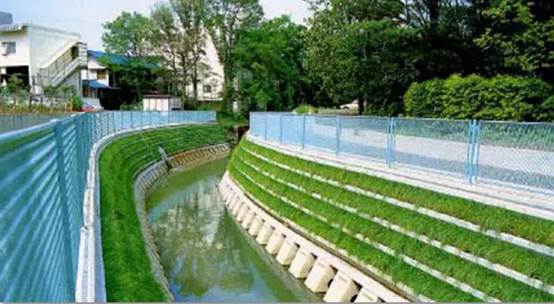

PC构件的分类有：地下排水设施、路面排水设施、市政综合管廊、挡土墙（重力式、独立承重式）、排水沟渠（农田水利设施）、护岸（海岸、河岸、公路）等。






兴邦建筑通过定期派遣技术员工到日本合作企业研修学习与日方共同工作，全程参与从前期研发到施工验收，在实际工作中培养了一批对市政预制混凝土工程有深入理解的专业设计人员，组建了近20人的市政PC技术团队。希望能为国内市政、水利及护岸工程中预制构件的应用尽微薄之力。

Q6. 在当前PC建筑设计领域还需攻克的难题有哪些？
刘先生：
技术规程的完善
特别是预制装配式剪力墙结构，世界范围内还没有能够满足我国抗震要求的预制装配式剪力墙结构可供参考的完整技术，就国内现有的技术规程对于剪力墙结构而言，其强调了等同与现浇的结构安全，却制约了工业化生产及现场施工的效率，工业化的目的是提高质量、降低人工、节省资源、改善环境、缩短工期，因此预制装配式剪力墙结构有待于进一步的研究和实验。更加便于生产和施工的装配式结构体系而非等同于现浇的装配式结构的研究是未来发展的方向。



人才培训
PC设计人员稀缺状态，已严重影响了预制装配式混凝土建筑设计的质量和工期，制约预制装配式混凝土建筑行业的快速成长。通俗易懂高质量的预制装配式混凝土建筑技术资料非常少，预制装配式混凝土建筑技术专业教育和培训严重不足，人才缺口很大，使设计人员的工作强度非常大，非正常的人才争夺造成了人员流动。预制装配式混凝土建筑设计及相关技术人员的培育问题亟待解决。

技术手段

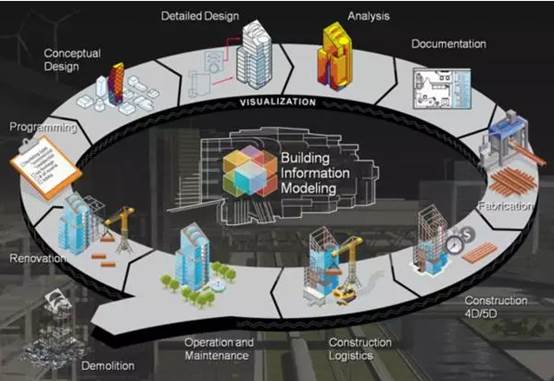

三维仿真软件在工业化产品的研发、设计、提高产品质量、缩短开发周期及后期维护都起到非常重要的作用。在国内还没有把BIM技术完整地运用于建筑行业的全产业链，这既有软件自身的问题，也有工程技术人员对软件的使用能力问题，还有常用电脑的硬件处理速度问题。如何在现有的条件下，高质量、高效率地运用BIM技术来完成预制装配式混凝土建筑设计是PC建筑设计领域亟待解决的难题。



产品技术标准
兴邦建筑在为日本客户提供设计服务时，可以在两周内完成一栋五层WPC住宅的深化设计，现场施工不用三天一层。为何如此之快且能高质量完成，是因为日本客户有完善的企业产品技术标准，所用到的部品部件有专业的生产厂家提供产品，因此日本客户能为市场提供质量好、价格低、工期短的住宅产品。



Q7. 贵司去年参加BIC展会有什么收获？
刘先生：
参加了BIC上海国际建筑工业化展览会后使兴邦建筑能够近距离了解工业化建筑的现状和市场需求，扩大了兴邦建筑在业内的影响，促进了兴邦建筑与业内相关资源的合作，对兴邦建筑的快速成长有很大的助力。

Q8. 贵司在装配式建筑领域未来有何布局？
刘先生：装配式建筑领域的发展非常快，有广阔的发展空间。如何快速稳定地适应市场需求，使兴邦建筑处于行业前列，是我们公司面临的挑战也是机遇。近一年来兴邦建筑通过与产业链内的资源整合，业务能力得到了快速提升，由单纯的技术服务向预制装配式混凝土建筑的专项施工延伸，希望通过资源融合使兴邦建筑成为具有为市场提供高质量和更加完整的产品及服务的企业。
