大牌 · 新品 | 上海衡煦：装配式建造发展的瓶颈在哪里?

近年来，国家对装配式建筑的装配率要求在不断提升，特别是在预制装配率达30%以上的项目中，预制剪力墙已成为装配式建筑的必要选项之一。

在装配式建筑蓬勃发展的情况下，就现阶段装配式混凝土结构技术而言，忽略了标准化设计思路，少有兼顾考虑生产、施工的一体化设计思路，构件模数化、标准化水平低，很难实现大批量流水线生产，施工环节缺乏适应于装配式建造的管理机制，追求速度却忽略了工艺等诸多因素制约了装配整体式混凝土体系的实际应用。

上海衡煦节能环保技术有限公司国内首创的装配式复合模壳剪力墙技术体系，可节省人工、节省工期、生产与施工工效高、主体结构应用场景全覆盖。

公司简介
Company introduction

上海衡煦节能环保技术有限公司成立于2014年，主要经营范围为：(节能环保、建筑工程、建筑材料）科技领域内的技术咨询、技术服务、技术开发和技术转让，建设工程造价咨询，保温材料、建筑材料和设备的销售。公司拥有装配式复合模壳体系的核心技术，并与中国建筑科学研究院联合行业中的著名院校、开发及施工企业，质量检测中心等单位编制了中国工程建设协会的相关标准：T/CECS 522-2018《装配复合模壳体系混凝土剪力墙结构技术规程》。该规程于2018年10月1日开始执行。

公司拥有多个经验丰富的管理及技术人员，专业包涵房产开发与管理，建筑设计，建筑结构，建筑材料，工程建设与管理，工商管理等领域。

公司开发的技术及研究成果得到了多方面的认可：

2016年，公司承接了十三五国家重点研发计划“装配式混凝土工业化建筑高效施工关键技术研究与示范”中关于模壳体系工程应用的子课题任务。

2017年，公司的模壳技术进入上海市住建委的《上海式装配式建筑示范项目创新技术一览表》。

2018年由上海市建委向住建部申报的《装配式复合模壳剪力墙体系的研发与应用》项目已经由住建部批准立项。

模壳剪力墙技术体系

模壳剪力墙技术体系研发历程：

2014年12月，研发项目立项。
2015年01月，上海天华建筑设计有限公司和同济大学开始对复合模壳剪力墙体系进行理论及试设计验证。
2015年04月，装配式复合模壳剪力墙体系获得专利公告。
2015年07月，报送并通过上海市建委科技委技术咨询专家会。
2015年10月，中国工程建设标准化协会CECS技术规程立项通过。
2015年12月，苏州市混凝土水泥制品研究院检测中心检测抗拉、抗折、弹性模量。
2015年12月，中国建筑科学研究院及各参编单位开始编制CECS技术规程
2015年12月，技术规程编制组成立，第一次工作会议
2016年06月，同济大学进行抗震性能试验
2016年08月，上海天华建筑设计有限公司对示范单体进行项目设计
2016年08月，技术规程征求意见稿完成，并分发至34个专家
2016年08月，上海市建科院检测隔音性能
2016年11月，签订国家重点研发计划子课题任务书，《TOP系统工程应用与示范》
2016年11月，报送并通过上海市建委科技委试点工程技术咨询专家会
2016年12月，上海市建科院检测拉结件锚固性能及模壳力学性能
2016年12月，示范项目构件生产完成，进场吊装
2017年03月，试点项目构件吊装施工完成
2017年05月，技术规程送审稿完成
2017年06月，报审并通过技术规程评审会
2018年02月，行业标准《装配式复合模壳体系混凝土剪力墙结构》发布
2018年07月，示范项目全地块应用复合模壳体系

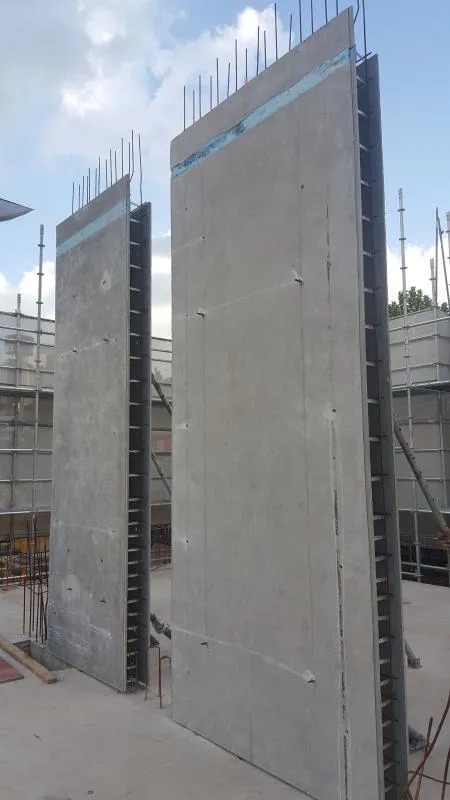

模壳剪力墙产品的特点和优势：

1.模板+成型钢筋+集成机电管线采用工厂预制,并实现构件表面免抹灰,大幅度节省了工地现场人工和模板用量；

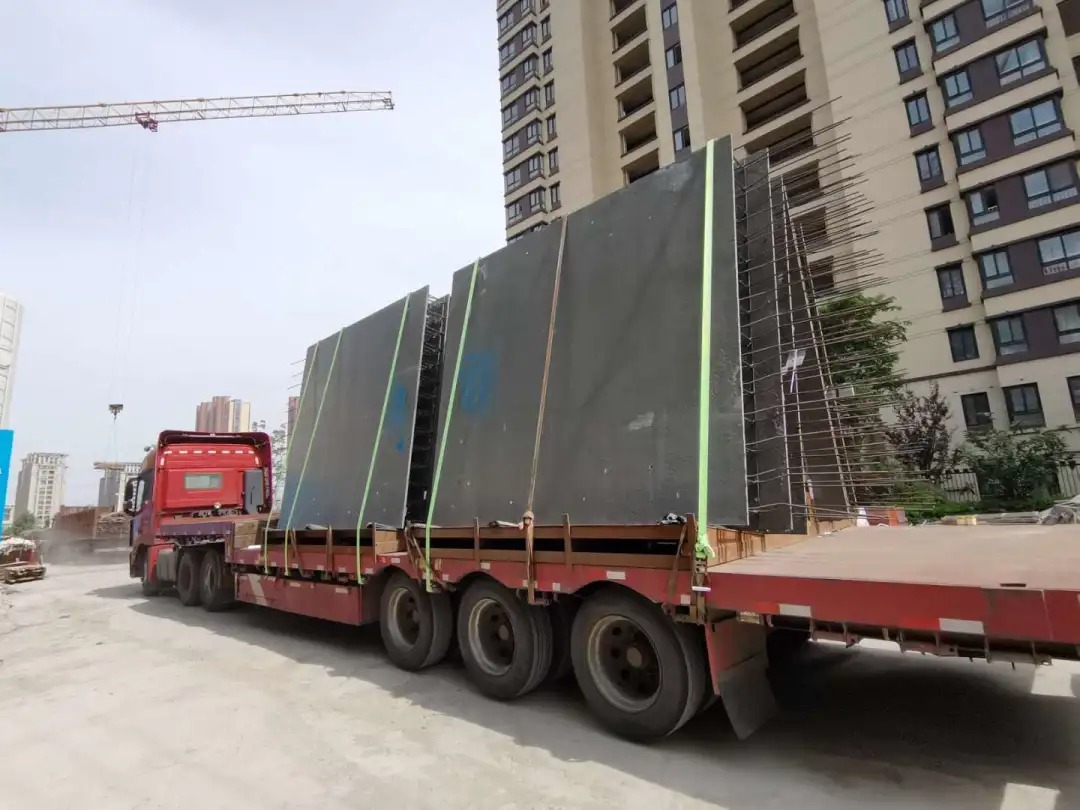

2.面板采用高强复合砂浆材料,厚度较薄,可免于蒸养,减少模板养护费和运输费,构件重量轻,减少吊装费用。且运输辐射半径大，最远可达1000公里；
3.不需设置模板对拉螺杆,拉结件自身即可承担浇筑混凝土时的模板侧压力；
4.成型钢筋置于面板之间且为工厂加工,现场钢筋网可见,便于钢筋工程的验收；
5.竖向钢筋采用搭接链接，避免了钢筋灌浆套筒链接施工的复杂性及可能存在的技术风险；
6.免拆模板可保护浇筑完的结构混凝土,对装修施工的后期管线开槽也有很好的适应性；
7.应用场景除建筑标准层的剪力墙墙身部分之外，还能用于：剪力墙边缘构件部分、建筑底部加强区、地下室、电梯井楼梯间、楼顶机房、楼顶女儿墙、游泳池消防水池、框筒结构及框剪结构的剪力墙。
8.整个技术体系的现场施工工序少,施工效率高,结构整体性和建筑防水性俱佳。

应用项目
Project introduction

黄浦区第118街坊地块商品住宅项目

黄浦区（原卢湾区）第118街坊地块商品住宅项目位于上海新天地太平桥公园以南，东至吉安路，南至复兴中路，西至济南路，北至自忠路。118地块近似长方形，地势平坦，南侧有一条地铁线路。118地块中分为两块用地，118-1地块规划可用地面积为2470m2，地块上保留3栋历史建筑（沈家大宅，七号住宅，逸庐）；118-2地块规划可用地面积为17368m2，总建筑面积111388.47m2，其中地上建筑面积为80695.85m2，地下建筑面积为30692.62m2，计容建筑面积为80080 m2。

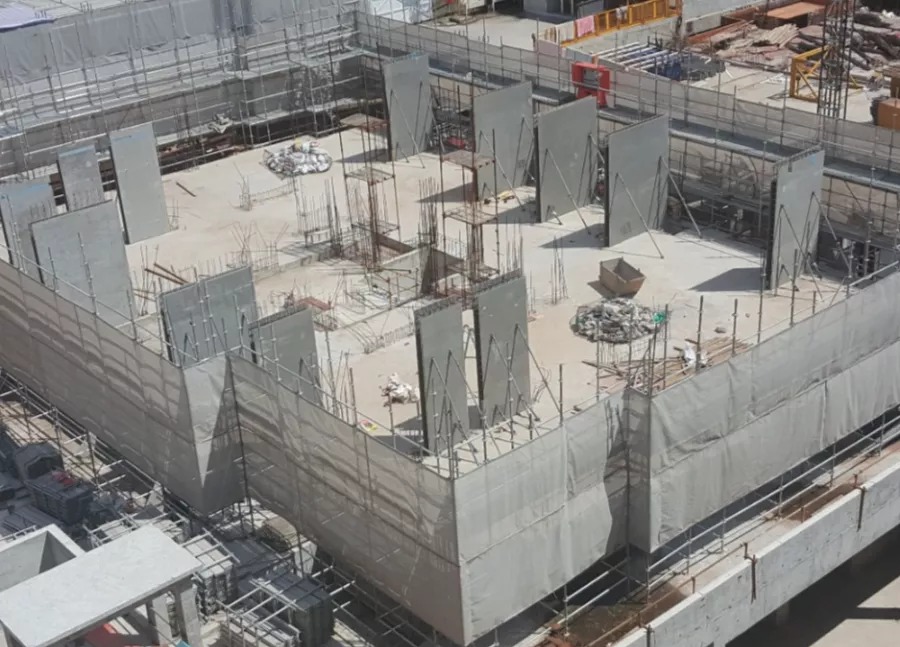

本项目采用装配式复合模壳剪力墙体系，模壳构件主要为模壳剪力墙和模壳梁，楼梯采用预制楼梯，楼板采用钢筋桁架楼承板，框架柱采用现浇混凝土柱。
