6大亮点！国内首个PC结构与预制木骨架墙体的混合示范实验楼

来源：http://www.bicchina.com.cn

提到装配式建筑
你会想到三大结构
今天小编要介绍的这个项目
有别于传统的三大结构

我国首个预制混凝土结构
与预制木骨架墙体的混合示范实验楼

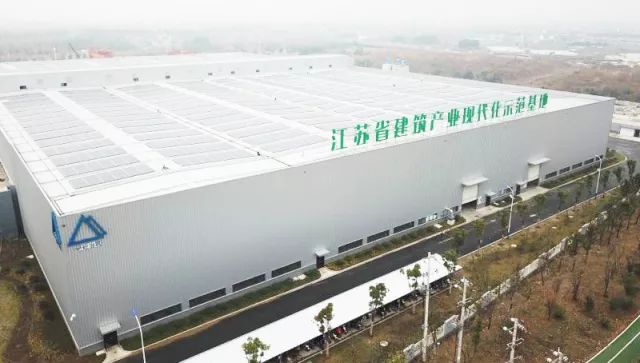

本项目位于研砼治筑常州生产研发基地内，由研砼治筑与加拿大木业共同合作完成，所有木结构构件由加拿大木业提供技术支持。

实验楼总建筑面积占地171平米，主体结构采用预制混凝土框架结构配以预制木骨架组合墙体（以下简称预制节能木墙）作为围护结构。其中混凝土框架结构的预制构件有：梁、柱、叠合楼板、楼梯，建筑围护结构（即外墙结构）和内隔墙均采用预制节能木墙。除了梁柱节点，叠合楼板上层，全部采用在工厂内预制完成的建筑构件，预制率高达70%，预制装配率达85%以上。


技术特点

采用混凝土+木混合结构

我国首次将预制混凝土结构与预制木骨架组合墙体相结合。相比较单一的混凝土PC框架结构建筑形式，用预制混凝土构件作为承重结构，结合预制节能木墙技术来作为建筑的非承重围护结构。由于木质墙体本身的自重轻，大大减少了建筑受到地震力的影响。而且木材隔热效果良好，用作外围护结构可有效降低建筑物的采暖和制冷能耗。这种混合结构施工方式更加便捷迅速，最大程度减少了建筑垃圾的产生。并且由于木材本身独有的全生命周期负碳特性，让整栋建筑的碳足迹降到了最低。

效果图

轻质保温木墙充当外维护结构

建筑外立面的保温及防水一体成型。


预制混凝土独立基础

预制构件类型达到100%，包括预制独立基础、预制柱、叠合梁、叠合楼板、预制楼梯。


木墙上安装现浇层楼板边模

优化传统的支模方式，节约工期。


节点设计

木外维护墙与混凝土构件通过化学螺栓连接。


预制构件生产

本项目的混凝土预制构件在研砼治筑常州生产研发基地加工制作，木预制外墙由苏州昆仑绿建加工制作，木墙当日运至现场进行直接吊装，减少吊装次数及堆场布置。


施工现场
